Igus Energiekette im Schwingungstest

König auf E6

Beim Verfahren von Energieketten treten häufig Schwingungen an der Auflagerinne sowie am Mitnehmer auf. Das Laboratorium für Werkzeugmaschinen und Betriebslehre (WZL) der RWTH Aachen hat jetzt in einer Studie das Schwingungsverhalten von Energieführungen untersucht.

Die betrachteten Energieketten haben alle Innenbreiten von 100 bis 105 mm und Innenhöhen von 42 bis 52 mm. Die Verfahrgeschwindigkeit sowie die Beschleunigung des Schlittens wurden variiert und die Schwingungen im Bereich der Energieführungsketten wurden mit Hilfe von zwei dreiachsigen Beschleunigungssensoren am Mitnehmer und an der Auflagerinne gemessen.

Bei der igus-Energiekette E6 waren den Ergebnissen zufolge die Schwingungen um bis zu 28 Prozent geringer als bei den anderen getesteten Energieführungen. Ein Gutachten des TÜV Rheinland attestiert der E6 zusätzlich einen besonders geräuscharmen Betrieb. Igus selbst gibt das Geräusch laut eigenen Untersuchungen mit 37 dB(A) an.

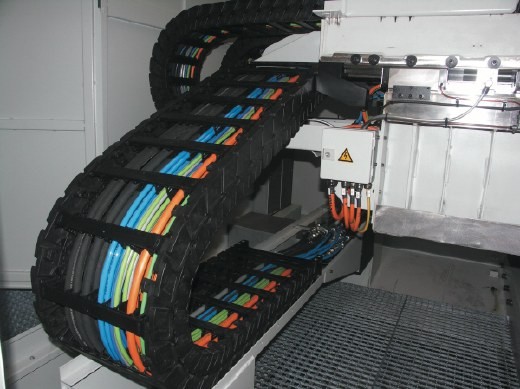

Charakteristisch für die igus-Energiekettenserie E6 ist, dass die klassische Bolzen/Bohrung-Verbindung durch ein elastisches Federelement aus Kunststoff ersetzt wurde. Der sogenannte Polygoneffekt, der beim Abrollen einer Energieführung auftreten kann, wird so auf ein Minimum reduziert. Das führt zur niedrigen Geräuschentwicklung und einem nahezu vibrationsfreien Lauf der Energiekette. Das elastische Federelement der „E6“-Energiekette wurde im igus-Labor mit 220 Millionen Zyklen erfolgreich getestet.

Durch den modularen Aufbau in einzelne Glieder lässt sich die E6 beliebig längen und kürzen. Die Polymerfeder- bzw. Verbindungselemente sind nahezu abriebfrei, wie aus Tests des IPA Fraunhofer Instituts hervorgeht. ist die Energieführung „E6“ nach Angaben des IPA Fraunhofer Instituts für Reinraumanwendungen geeignet (mit Sondermaterial ISO-Klasse 1 realisierbar). Weitere typische Einsatzgebiete sind Laser-/Brennschneidanlagen, Mess-/Prüfmaschinen, Halbleiter- und Elektronikindustrie, Medizin- und Pharmatechnik, Werkzeugmaschinen, Automation und schnelle Handlings. Die E6 ist außerdem als ESD-Ausführung für den Betrieb in ex-geschützten Bereichen lieferbar.
